UNS N08031 是具有良好耐腐蚀性的不锈钢，可在多种恶劣腐蚀环境下使用。除了可与耐腐蚀镍基合金相匹敌的耐局部腐蚀性外，还具有优良的耐酸性。本公司可供应板材和卷材。
材料牌号・标准
| ASTM B625 | EN | JIS | ISO |
|---|---|---|---|
| UNS N08031 | ― | ― | ― |
化学成分
ASTM B625
[wt %]
| C | Si | Mn | P | S | Ni | Cr | Mo | Cu | N | |
|---|---|---|---|---|---|---|---|---|---|---|
| 规格 | ≦ 0.015 | ≦ 0.3 | ≦ 2.0 | ≦ 0.020 | ≦ 0.010 |
30.0- 32.0 |
26.0- 28.0 |
6.0- 7.0 |
1.0- 1.4 |
0.15- 0.25 |
物理性能
| 密度 (g/cm3) | 8.07 | |
| 比热 (J/kg･K) | 448 | |
| 电阻率 (μΩ･cm) | 105 | |
| 热传导率 (W/m･K) | 10.7 | |
| 平均热膨胀系数 (10-6/℃) | 30–200℃ | 14.8 |
| 30–300℃ | 15.0 | |
| 30–400℃ | 15.4 | |
| 纵向弹性模量 (MPa) | 19.2 x 104 | |
| 强磁性 | 无 | |
| 熔点 (℃) | 1330-1397 | |
机械性能
室温机械性能
ASTM B625
|
0.2%屈服强度 (MPa) |
抗拉强度 (MPa) |
延伸率 (%) |
硬度 (HB) |
|---|---|---|---|
| ≧ 276 | ≧ 650 | ≧ 40 | ― |
示例
|
0.2%屈服强度 (MPa) |
抗拉强度 (MPa) |
延伸率 (%) |
硬度 (HB) |
|
|---|---|---|---|---|
| 冷轧板 (2.0mmt) | 396 | 785 | 50 | 182(Hv) |
| 热轧板 (25mmt) | 358 | 731 | 63 | 174 |
耐腐蚀性
由于其Cr、Mo含量高，在高浓度氯离子环境下耐点腐蚀性能、耐间隙腐蚀性能很高。

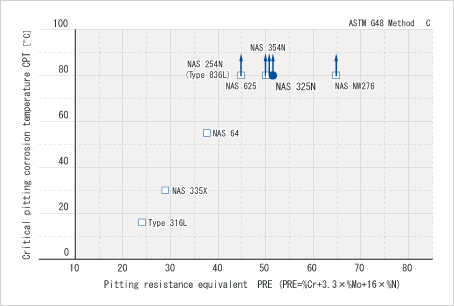

耐点腐蚀性能
耐酸腐蚀性能
80℃硫酸浸渍试验结果
| 硫酸浓度 | 5% | 10% | 20% | 40% | 60% | 80% |
|---|---|---|---|---|---|---|
| UNS N08031 | 0.01 mm/y | 0.02 mm/y | 0.03 mm/y | 0.03 mm/y | 0.03 mm/y | 3.27 mm/y |
| NAS 185N | 0.01 mm/y | 0.03 mm/y | 0.03 mm/y | 2.06 mm/y | 3.02 mm/y | 4.98 mm/y |
| SUS 316L | 1.67 mm/y | 4.69 mm/y | 71.97 mm/y | 764.93 mm/y | 704.46 mm/y | 33.74 mm/y |
朔性加工性
冷加工和热加工与准奥氏体不锈钢大体相同，但由于其强度较高，在冷加工和热加工时都应加以注意。
焊接性
UNS N08031的焊接与准奥氏体不锈钢一样，可采用TIG焊接、MIG焊接以及手工电弧焊。焊条请使用276合金。
切削性
由于Ni含量较高，UNS N08031的切削性不如普通奥氏体不锈钢，但优于镍基合金。切削请尽量使用超硬合金工具，将推进速度调慢，加大切削深度为上策。
热处理
固溶热处理条件为1150～1180℃，热处理后须急冷。
酸洗
酸洗使用硝酸和氢氟酸混合液。由于与SUS 304相比，UNS N08031的氧化皮会稍难以去除，因此，可在酸洗前进行短时间碱浸泡，或者如有可能对其进行喷丸处理则更加有效。
用途
化工设备、排烟脱硫装置、造纸成套设备、海水热交换器、海洋结
