S32050 ⋅ 木马集团

UNS S32050为含有高铬、高钼的高耐腐蚀锈钢，在海水等恶劣环境中也具有极强的耐腐蚀性。在某些环境下，具有与镍合金、纯钛匹敌的耐腐蚀性，是一种经济性超强的不锈钢。本公司可供应板材和卷材。

材料牌号・标准

ASTM A240	JIS	ISO
UNS S32050	―	―

化学成分

UNS S32050

[wt %]

	C	Si	Mn	P	S	Ni	Cr	Mo	Cu	N
规格	≦ 0.030	≦ 1.00	≦ 1.50	≦ 0.035	≦ 0.020	20.0- 23.0	22.0- 24.0	6.0- 6.8	≦0.40	0.21- 0.32

物理性能

密度 (g/cm3)		8.04
比热 (J/kg･K)		455
电阻率 (μΩ･cm)		95.2
热传导率 (W/m･K)		11.5
平均热膨胀系数 (10^-6/℃)	20–200℃	15.4
	20–300℃	15.7
	20–400℃	16.1
纵向弹性模量 (MPa)		21.6 x 10⁴
强磁性		无
熔点 (℃)		1350-1400

机械性能

室温机械性能

UNS S32050

0.2%屈服强度 (MPa)	抗拉强度 (MPa)	延伸率 (%)	硬度 (HB)
≧ 330	≧ 675	≧ 40	≦ 250

示例

	0.2%屈服强度 (MPa)	抗拉强度 (MPa)	延伸率 (%)	硬度 (HB)
冷轧板 (0.7mm^t)	401	800	46	193(Hv)

耐腐蚀性

UNS S32050含高浓度Cr、Mo以及N，在氯化物环境下，也具有很高的耐点腐蚀性能、耐间隙腐蚀性能。在现有双相不锈钢难以维持的腐蚀环境下， UNS S32050也可发挥出良好的耐腐蚀性。

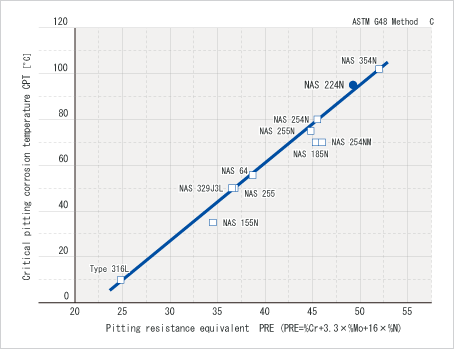

耐点腐蚀性能

Image: 耐点腐蚀性能

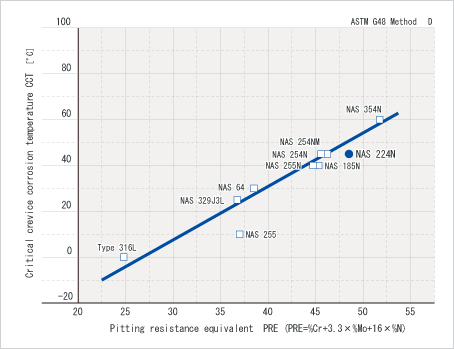

抗缝隙腐蚀性能

Image: 抗缝隙腐蚀性能

耐应力腐蚀开裂性能

合金主要化学成分 (wt％)	45% (154℃)	42% (142℃)	40% (138℃)	38% (134℃)	35% (126℃)	30% (115℃)	25% (110℃)	20% (108℃)
SUS 304 18Cr-8Ni	×	×	×	×	×	×	×	×
SUS 316L 17Cr-12Ni-2Mo	×	×	×	×	×	×	×	○
NAS 329J3L 22Cr-5.3Ni-3.2Mo-0.16N	×	×	×	×	×	×	○	○
NAS 64 25Cr-6Ni-3.3Mo-0.16N	×	×	×	×	×	×	○	○
NAS 155N 18Cr-15Ni-4Mo-3Cu-0.15N	×	×	×	×	×	○	○	○
NAS 185N 20Cr-18Ni-6Mo-0.8Cu-0.2N	×	×	×	×	○	○	○	○
NAS 224N 23Cr-22Ni-6Mo-0.25N	×	×	×	×	○	○	○	○

试验方法：U形弯曲试验片，沸腾MgCl₂水溶液，试验时间：300小时
○：未开裂
×：腐蚀开裂

朔性加工性

冷加工与热加工处理与SUS 304、SUS 316等准奥氏体不锈钢大体相同，但由于其强度较高，在冷加工和热加工时都应加以注意。

焊接性

UNS S32050的焊接与准奥氏体不锈钢一样，可采用手工电弧焊、TIG焊接及等离子焊接。焊条请使用276合金。无需进行预热和后热。

切削性

由于Ni含量较高， UNS S32050的切削性不如普通奥氏体不锈钢，但优于镍基合金。切削请尽量使用超硬合金工具，将推进速度调慢，切削深度取大为上策。

热处理

NAS 224N为奥氏体不锈钢，热处理可采用与准奥氏体不锈钢同样的方式。

固溶热处理 1125～1175℃ 水冷

酸洗

酸洗使用硝酸和氢氟酸混合液。由于 UNS S32050耐腐蚀性比SUS 304高，氧化皮会稍难以去除，因此，可在酸洗前进行短时间碱浸，或者如有可能对其进行喷丸(喷射金属微粒)处理则更加有效。

用途

海水环境：海水淡化装置、海水热交换器、冷凝器管等
高浓度氯离子环境：烟气脱硫装置、纸浆造纸工业、各种漂白装置等
含高浓度食盐环境：树脂制造装置、化学品反应容器、管道等。

S32050

品质超越群伦
