UNS S31727是面向燃烧重油锅炉的热交换、烟道、烟囱等用途而开发的不锈钢，具有优良的耐硫酸露点腐蚀性能。今后有望广泛应用于防污染设备、硫酸相关设备等的材料。
材料牌号・标准
| ASTM B575 | EN | JIS | ISO |
|---|---|---|---|
| UNS S31727 | ― | ― | ― |
化学成分
UNS S31727
| C | Si | Mn | P | S | Ni | Cr | Mo | Cu | N | |
|---|---|---|---|---|---|---|---|---|---|---|
| 最小 | ― | ― | ― | ― | ― | 14.5 | 17.5 | 3.8 | 2.8 | 0.15 |
| 最大 | 0.030 | 1.00 | 1.00 | 0.030 | 0.030 | 16.5 | 19.0 | 4.5 | 4.0 | 0.21 |
物理性能
| 比热(J/kg･K) | 25℃ | 460 |
| 电阻率(μΩ･cm) | 86.0 | |
| 热传导率(W/m･K) | 25℃ | 21.8 |
| 平均热膨胀系数(10-6/℃) | 30–200℃ | 16.4 |
| 30–300℃ | 17.0 | |
| 30–400℃ | 17.4 | |
| 纵向弹性模量(MPa) | 20.3 x 104 | |
| 强磁性 | 无 | |
| 熔点(℃) | 1364-1424 | |
机械性能
室温机械性能
UNS S31727
|
0.2%屈服强度 (N/mm2) |
抗拉强度 (N/mm2) |
延伸率 (%) |
硬度 (HB) |
|---|---|---|---|
| ≧ 245 | ≧ 550 | ≧ 35 | ≦ 217 |
示例
|
0.2%屈服强度 (N/mm2) |
抗拉强度 (N/mm2) |
延伸率 (%) |
硬度 (HB) |
|
|---|---|---|---|---|
| 冷轧板 2mmt | 322 | 690 | 41 | 167 |
| 热轧板 4mmt | 315 | 681 | 45 | 162 |
| 热轧板 10mmt | 341 | 662 | 49 | 178 |

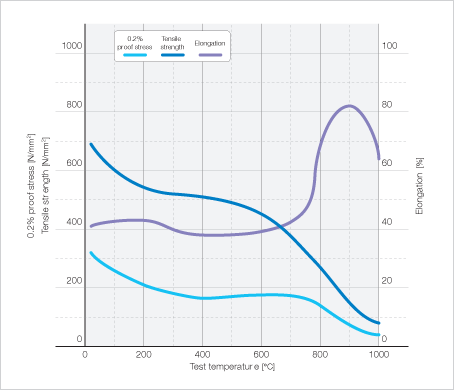

高温强度
耐腐蚀性
耐硫酸露点腐蚀性能很高，具有与卡彭特合金20Ccb*基本相同的耐腐蚀特性。

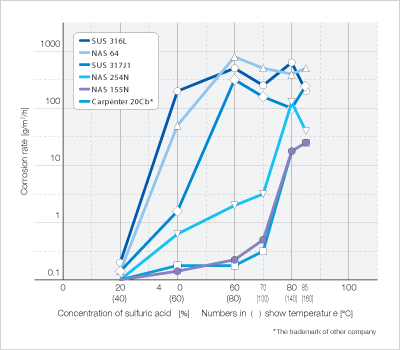

耐硫酸露点腐蚀性能
与现有钢的耐硫酸腐蚀性比较
耐点腐蚀性能
3.5%NaCl(吹氩脱气)中的点蚀电位(V’c10 vs SCE)
| 钢种、尺寸 | 温度 | |
|---|---|---|
| 30℃ | 50℃ | |
| UNS S31727, 板 3.0mmt | > 0.90 | > 0.53 |
| NAS 64, 板 1.6mmt | > 0.90 | 0.85 |
| 卡彭特合金 20Cb, 板 2.0mmt | 0.30 | — |
抗应力腐蚀开裂
| 钢种 | 试验条件：沸腾 MgCl2 水溶液, 100h | |||||
|---|---|---|---|---|---|---|
| 30% (117℃) | 35% (126℃) | 42% (142℃) | ||||
| UNS S31727 | ○ | ○ | × | |||
| SUS 316L | × | × | × | |||
| NAS 64 | × | × | × | |||
○：未开裂
×：腐蚀开裂
朔性加工性
可进行与普通奥氏体不锈钢同样的处理。但在室温下加工，变形阻力略高。
焊接性
UNS S31727焊接性与普通奥体氏类不锈钢相当，无需预热和后热。焊条推荐使用卡彭特合金20Cb-3*系列或哈氏®合金C系列。
热处理
UNS S31727为奥氏体不锈钢，热处理可采用与标准奥氏体不锈钢同样的方式。
常规固溶处理条件为1125～1175℃，水冷。
酸洗
酸洗使用硝酸和氢氟酸混合液。由于UNS S31727耐腐蚀性比304高，氧化皮会稍难以去除，因此，可在酸洗前进行短时间碱浸渍泡，或者如有可能对其进行喷丸处理则更加有效。
用途
可用于重油锅炉烟囱、烟道闸板、废气热交换器、废气洗涤塔、稀硫酸槽、炭黑干燥装置等发生硫酸露点的装置。
