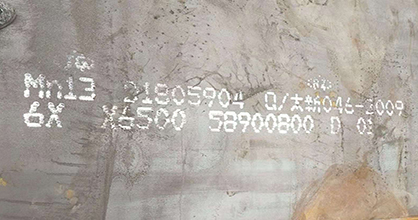

Mn13简介
Mn13是抵抗强冲击、大压力物料磨损等耐磨材料中的良好选择，具有其它耐磨材料无法比拟的加工硬化特性，在较大冲击载荷或较大接触应力的作用下，钢板表层产生加工硬化，表面硬度由HB200迅速提升到HB500以上, 从而产生高耐磨的表面层，而钢板内层奥氏体仍保持良好的冲击韧性。高锰钢最大的特点有两个：一是外来冲击载荷越大，其自身表层耐磨性越高；二是随着表面硬化层的逐渐磨损，新的加工硬化层会连续不断形成。高锰钢的特殊性能，适于制作长时间经受高冲击物料磨损的耐磨构件，长期以来广泛应用于冶金、矿山、建材、铁路、电力、煤炭等机械设备中。尤其是近几十年年来，随着现代工业的高速发展和科学技术的突飞猛进，高锰钢已成为磁悬浮列车、保险柜、防弹车、凿岩机器人、新型坦克等先进设备中优选的耐磨材料。许多新型材料和现代表面工程技术在性价比上仍无法与高锰钢相比。
Mn13化学成分
mn13各化学元素含量 单位%
牌号 C Si Mn P S
Mn13 0.90-1.20 0.30-0.80 11.00-14.00 ≤0.035 ≤0.030
Mn13机械性能
牌 号 抗拉强度 延伸率 冲击性能20℃ 初始硬度值（HB） 硬化后硬度值（HB） 冷 弯 180°
Mn13 ≥800MPa ≥40% ak≥90（J） 200-250 >300 合格
Mn13特点
Mn13是高锰耐磨钢（HIGH MANGANESE STELL ）是抵抗强冲击、大压力物料磨损等耐磨材料中的良好选择。
高锰钢最大的特点有两个：
一是外来冲击越大，其自身表层耐磨性越高；
二是随着表面硬化层的逐渐磨损，新的加工硬化层会连续不断形成。Mn13扎制钢板对强冲击磨损和大应力磨损有很好的耐磨性能，在使用过程中不会出现破碎，而且具有便于切割、焊接、弯曲等易机械加工性能。传统使用的高铬铸铁仅仅对移动磨损有较好的耐磨性。Mn13轧制钢板可以有效降低设备易损件的使用成本并节省设备检修费用，提高成品竞争力。
Mn13标准
标准型的Mn13高锰钢又称Hadfield钢，是由英国人Hadfield于1882年发明的。 其相关的国家标准和国际标准如下：
我国高锰钢铸件的国家标准(GB/T5680-2010[1] )牌号有：ZGMn13-1、ZGMn13-2、 ZGMn13-3、ZGMn13-4、ZGMn13-5；
美国ASTM奥氏体锰钢铸件标准(ASTMA128/A128M-1993)钢号有：ASTM- A(UNS-J91109)、ASTM-B-1(UNS-J91119)、ASTM-B-2(UNS-J91129)、ASTM-B-3(UNS-J91139)、ASTM-B-4(UNS-J91149)、ASTM-C(UNS-J91309)、 ASTM-D(UNS-J91459)、ASTM-E-1(UNS-J91249)、ASTM-E-2(UNS-J91339)、ASTM-F(说明：如果用户无其它要求,一般供给钢号A铸件)；
日本高锰钢铸件国家标准[JISG5131(1991)]牌号有：SCMnH1、SCMnH2、SCMnH3、 SCMnH11、SCMnH21；
俄罗斯铸造高锰钢标准ΓOCT977-1988钢号有：110Γ13π、110Γ13X2BPπ、110Γ13ΦTπ、 130Γ14 XMΦAπ、120Γ10Φπ;ISO奥氏体锰钢铸件国际标准[ISO13521:1999(E)]牌号有：GX120MnMo7-1、GX110MnMo13-1、GX100Mn13、GX120Mn13、GX120MnCr13 2、GX120MnNi13-3、GX120Mn17、GX90MnMo14、GX120MnCr17-2。
Mn13加工工艺
Mn13加工
1、Mn13高锰耐磨钢板的切割,建议采用等离子切割。
等离子切割分为水下等离子和空气等离子切割两种。采用水下等离子切割时,等离子气体可产生几千度的高温,高锰钢板切口处迅速熔化,并因水的阻隔避免了氧化,水又对钢板及时进行冷却,阻止碳化物析出,使钢板切割面光滑平整,无热影响区,切割质量良好,是切割高锰钢的优选。也可采用空气等离子切割。
2、Mn13高锰耐磨钢板也可采用传统的火焰切割。
采用火焰切割时,建议采用切割小车,根据钢板厚度不同,采用不同规格的枪头,燃气和氧气配比调整适当(优秀是中性火焰),优秀是全部调整好后再开始下料,防止因中途熄火引弧造成断面缺口,影响切割质量。
3、Mn13高锰耐磨钢板的焊接：
高锰耐磨钢板的焊接可采选用手工电弧焊的方法。
焊条选用D256（堆256）或D266（堆266）焊条；焊接前应打磨焊缝，要彻底清理工件坡口及边缘，去除铁锈、油污，同时将焊条烘干；焊接时，应选择小直径焊条（一般为3mm-3.5mm），小电流、高电压、多焊层、多焊道、快速焊接；如采用直流焊接，焊条接正极；焊接每层后要锤击焊缝，以提高其抗热裂纹能力。也可使用流动水快速降温。
Mn13是抵抗强冲击、大压力物料磨损等耐磨材料中的良好选择，具有其它耐磨材料无法比拟的加工硬化特性，在较大冲击载荷或较大接触应力的作用下，钢板表层产生加工硬化，表面硬度由HB200迅速提升到HB500以上, 从而产生高耐磨的表面层，而钢板内层奥氏体仍保持良好的冲击韧性。高锰钢最大的特点有两个：一是外来冲击载荷越大，其自身表层耐磨性越高；二是随着表面硬化层的逐渐磨损，新的加工硬化层会连续不断形成。高锰钢的特殊性能，适于制作长时间经受高冲击物料磨损的耐磨构件，长期以来广泛应用于冶金、矿山、建材、铁路、电力、煤炭等机械设备中。尤其是近几十年年来，随着现代工业的高速发展和科学技术的突飞猛进，高锰钢已成为磁悬浮列车、保险柜、防弹车、凿岩机器人、新型坦克等先进设备中优选的耐磨材料。许多新型材料和现代表面工程技术在性价比上仍无法与高锰钢相比。
Mn13化学成分
mn13各化学元素含量 单位%
牌号 C Si Mn P S
Mn13 0.90-1.20 0.30-0.80 11.00-14.00 ≤0.035 ≤0.030
Mn13机械性能
牌 号 抗拉强度 延伸率 冲击性能20℃ 初始硬度值（HB） 硬化后硬度值（HB） 冷 弯 180°
Mn13 ≥800MPa ≥40% ak≥90（J） 200-250 >300 合格
Mn13特点
Mn13是高锰耐磨钢（HIGH MANGANESE STELL ）是抵抗强冲击、大压力物料磨损等耐磨材料中的良好选择。
高锰钢最大的特点有两个：
一是外来冲击越大，其自身表层耐磨性越高；
二是随着表面硬化层的逐渐磨损，新的加工硬化层会连续不断形成。Mn13扎制钢板对强冲击磨损和大应力磨损有很好的耐磨性能，在使用过程中不会出现破碎，而且具有便于切割、焊接、弯曲等易机械加工性能。传统使用的高铬铸铁仅仅对移动磨损有较好的耐磨性。Mn13轧制钢板可以有效降低设备易损件的使用成本并节省设备检修费用，提高成品竞争力。
Mn13标准
标准型的Mn13高锰钢又称Hadfield钢，是由英国人Hadfield于1882年发明的。 其相关的国家标准和国际标准如下：
我国高锰钢铸件的国家标准(GB/T5680-2010[1] )牌号有：ZGMn13-1、ZGMn13-2、 ZGMn13-3、ZGMn13-4、ZGMn13-5；
美国ASTM奥氏体锰钢铸件标准(ASTMA128/A128M-1993)钢号有：ASTM- A(UNS-J91109)、ASTM-B-1(UNS-J91119)、ASTM-B-2(UNS-J91129)、ASTM-B-3(UNS-J91139)、ASTM-B-4(UNS-J91149)、ASTM-C(UNS-J91309)、 ASTM-D(UNS-J91459)、ASTM-E-1(UNS-J91249)、ASTM-E-2(UNS-J91339)、ASTM-F(说明：如果用户无其它要求,一般供给钢号A铸件)；
日本高锰钢铸件国家标准[JISG5131(1991)]牌号有：SCMnH1、SCMnH2、SCMnH3、 SCMnH11、SCMnH21；
俄罗斯铸造高锰钢标准ΓOCT977-1988钢号有：110Γ13π、110Γ13X2BPπ、110Γ13ΦTπ、 130Γ14 XMΦAπ、120Γ10Φπ;ISO奥氏体锰钢铸件国际标准[ISO13521:1999(E)]牌号有：GX120MnMo7-1、GX110MnMo13-1、GX100Mn13、GX120Mn13、GX120MnCr13 2、GX120MnNi13-3、GX120Mn17、GX90MnMo14、GX120MnCr17-2。
Mn13加工工艺
Mn13加工
1、Mn13高锰耐磨钢板的切割,建议采用等离子切割。
等离子切割分为水下等离子和空气等离子切割两种。采用水下等离子切割时,等离子气体可产生几千度的高温,高锰钢板切口处迅速熔化,并因水的阻隔避免了氧化,水又对钢板及时进行冷却,阻止碳化物析出,使钢板切割面光滑平整,无热影响区,切割质量良好,是切割高锰钢的优选。也可采用空气等离子切割。
2、Mn13高锰耐磨钢板也可采用传统的火焰切割。
采用火焰切割时,建议采用切割小车,根据钢板厚度不同,采用不同规格的枪头,燃气和氧气配比调整适当(优秀是中性火焰),优秀是全部调整好后再开始下料,防止因中途熄火引弧造成断面缺口,影响切割质量。
3、Mn13高锰耐磨钢板的焊接：
高锰耐磨钢板的焊接可采选用手工电弧焊的方法。
焊条选用D256（堆256）或D266（堆266）焊条；焊接前应打磨焊缝，要彻底清理工件坡口及边缘，去除铁锈、油污，同时将焊条烘干；焊接时，应选择小直径焊条（一般为3mm-3.5mm），小电流、高电压、多焊层、多焊道、快速焊接；如采用直流焊接，焊条接正极；焊接每层后要锤击焊缝，以提高其抗热裂纹能力。也可使用流动水快速降温。
