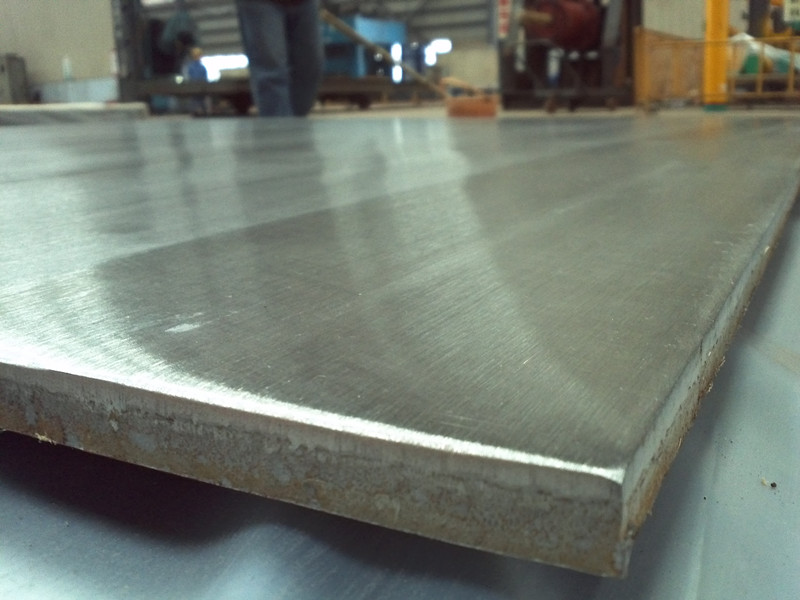

20号中厚板中国牌号：20号
美国牌号：ASTM1020
日本牌号：S20C
德国、英国、法国牌号：C22、C20C
材料标准号：1.0402、1.0411
密度：7.85
特性及适用范围：
强度比15号钢稍高，很少淬火，无回火脆性。冷变形塑性高、一般供弯曲、压延、弯边和锤拱等加工，电弧焊和接触焊的焊接性能好，气焊时厚度小，外形要求严格或形状复杂的制件上易发生裂纹。切削加工性冷拔或正火状态较退火状态好、一般用于制造受力不大而韧性要求高的。
化学成分：
碳 C ：0.17～0.24"
硅 Si：0.17～0.37
锰 Mn：0.35～0.65
硫 S ：≤0.035
磷 P ：≤0.035
铬 Cr：≤0.25
镍 Ni：≤0.25
铜 Cu：≤0.25
力学性能：
抗拉强度 σb (MPa)：≥410(42)
屈服强度 σs (MPa)：≥245(25)
伸长率 δ5 (%)：≥25
断面收缩率 ψ (%)：≥55
硬度 ：未热处理,≤156HB
试样尺寸：试样尺寸25mm
热处理规范及金相组织：
热处理规范：正火,910℃,空冷。
金相组织：铁素体+珠光体。
20钢热处理：作为20钢来说，普通淬火硬度要达到30-35HRC是能够办到的。只是由于加热温度较高，淬火变形较大而已。看法：
1.工件粗加工后热处理整体淬火（920℃淬盐水），再精加工。由于硬度要求30-35HRC，应该是所有工序都能加工，不外乎精车内外圆，修花键槽。
2.同样粗加工，内孔表面淬火或只表淬花键槽（视工件大小而定），最后精加工。
3.渗碳淬火，修磨内孔和键槽。
工艺流程优秀的是第二，第三最次。
●交货状态：以不热处理或热处理（退火、正火或高温回火）状态交货。要求热处理状态交货的应在合同中注明，未注明者按不热处理交货。20号钢与Q235的力学性能有不相同的地方. , E x. y6 ]' @$ k$ X
1.Q235钢屈服点为235MPa,伸长率为21-26%;广泛用于制作有一定的强度和伸长率的一般机械零件,如销、轴、拉杆、连杆、套圈、螺栓、螺母、气缸、齿轮、支架、机架及焊接件。 8 z+ Z$ ~ x0 i7 w3 A) `' |$ x
2.20号钢在正火状态屈服点为245MPa,伸长率为>25%;调质状态屈服点为280MPa,伸长率为>22%。广泛用于制作负载不大、韧性要求高的零件，如重型及通用机械中的锻压的拉杆、套筒、夹具及衬垫，一般机械及汽车、拖拉机中的中小型渗碳、氰化零件。 * m: g3 }" i8 g: B) Y. F
20号钢是优质碳素结构钢，Q235是碳素结构钢，20号钢价格比Q235更高一些。
据应用的情况而定，两种钢一般在载荷不大，要求不高的情况可以互换。
