基本介绍
①由Q+数字+质量等级符号+脱氧方法符号组成。它的钢号冠以“Q”，代表钢材的屈服点，后面的数字表示屈服点数值，单位是MPa例如Q235表示屈服点（σs）为235MPa的碳素结构钢。
②必要时钢号后面可标出表示质量等级和脱氧方法的符号。质量等级符号分别为A、B、C、D、E。脱氧方法符号：F表示沸腾钢；b表示半镇静钢：Z表示镇静钢；TZ表示特殊镇静钢，镇静钢可不标符号，即Z和TZ都可不标。例如Q235-AF表示A级沸腾钢。
③专门用途的碳素钢，例如桥梁钢、船用钢等，基本上采用碳素结构钢的表示方法，但在钢号最后附加表示用途的字母。
结构钢

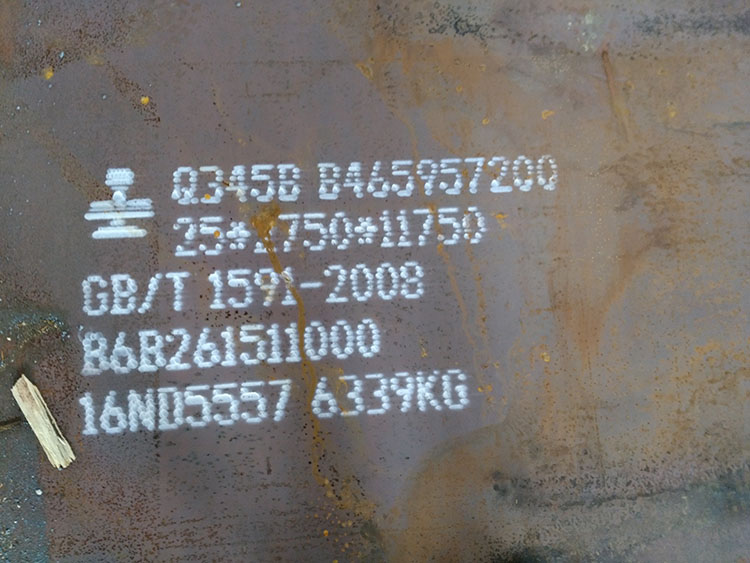

Q345B钢板产品简介：Q345A(GB/T1591-1994)ω/%性能及应用：类同于Q235的命名方法。Q345a，Q345b，Q345c，Q345d，Q345e。这是等级的区分，所代表的，主要是冲击的温度有所不同而已！
Q345a级，是不做冲击；
Q345b级，是20度常温冲击；
Q345c级，是0度冲击；
Q345d级，是－20度冲击；
Q345e级，是－40度冲击。在不同的冲击温度，冲击的数值也有所不同。 在板材里，属低合金系列。在低合金的材质里，此种材质为最普通的。Q345过去的一种叫法为：16mn。
化学成份
| 牌号 | C | Si | Mn | P | S | V | Nb | Al | Ti |
| Q345A | 0.20 | ≤0.55 | ≤1.70 | ≤0.045 | ≤0.045 | 0.02-0.15 | 0.015-0.060 | - | 0.02-0.20 |
| Q345B | ≤0.20 | ≤0.55 | ≤1.70 | ≤0.040 | 0.040 | 0.02-0.15 | 0.015-0.060 | - | 0.02-0.20 |
| Q345C | ≤0.20 | ≤0.55 | ≤1.70 | ≤0.035 | ≤0.035 | 0.02-0.15 | 0.015-0.060 | ≥0.015 | 0.02-0.20 |
| Q345D | 0.18 | ≤0.55 | ≤1.80 | ≤0.030 | ≤0.030 | 0.02-0.15 | 0.015-0.060 | ≥0.015 | 0.02-0.20 |
| Q345E | ≤0.18 | ≤0.55 | ≤1.80 | ≤0.025 | ≤0.025 | 0.02-0.15 | 0.015-0.060 | ≥0.015 | 0.02-0.20 |
力学性能
屈服强度：≤16mm：大于345，16-40mm：大于335，40-63mm：大于325，63—80mm：大于315，
80—100m：大于305，100—150mm：大于285，150—200mm：大于275。
抗拉强度：450—630。
伸长率：大于17。
冲击试验：试验温度：20℃：大于34。
执行标准：
Q345的外部执行标准为：gb709，内部执行标准为：gb/t1591-94，由于执行标准的原因，此种钢板允许负公差交货。最新执行标准为GB/T1591-2008. 另：Q345最新标准GB/T1591-2008相对于老标准，最明显的一个变化就是Mn元素含量的变化，从原来的1.0-1.60更正为≤1.70，取消了最小值的限定。 随着现代工业的发现，科技的不断进步，各种微量元素在钢板中的应用也更加广泛，Mn含量不再是影响钢材强度和机械性能的极少因素。所以中华人民共和国国家质量监督检验检疫总局和中国国家标准化管理委员会联合发布实施的低合金高强度结构钢标准，取消Mn含量区间的限定，只规定最大值。 对于Q345钢材的检测，一方面是钢材的元素含量是否达到国标要求，最重要的一方面是通过专业机构检测钢材的机械性能（屈服强度、拉伸试验）是否达到标准。
Q235与Q345的区别 不同：
Q235的屈服强度下限为235mpa,Q345的屈服强度下限为345mpa（Q的意义为汉字的"屈"字，后面的数值代表屈服强度下限）
二者合金含量不同：Q235为普通碳钢，Q345为低合金钢。（与旧标准1591-88牌号对照12mnv、16mn16mnre、18nb、14mnnb）
性能和应用
Q235--金属结构件，心部强度要求不高的渗碳或氰化零件，拉杆、连杆、吊钩、车钩、螺栓螺母、套筒、轴及焊接件。 Q345--综合力学性能良好，低温性能亦可，塑性和焊接性良好，用做中低压容器、油罐、车辆、起重机、矿山机械、电站、桥梁等承受动荷的结构、机械零件、建筑结构、一般金属结构件，热轧或正火状态使用，可用于-40℃以下寒冷地区的各种结构。 如结构是强度控制，可考虑采用Q345如结构是刚度控制，可考虑采用Q235价格Q345稍贵点，但因其高强度，可节省材料。具体选用可从以上几点综合比较。 ①．广泛应用于桥梁、车辆、船舶、建筑、压力容器等。②．适用于热轧、控轧、正火、正火加回火及淬火状态供应的工程用钢和一般结构用厚度不小于3mm的钢板、钢带及型钢、钢棒。
